1.23.03
Schneide- und Aufschnittmaschine

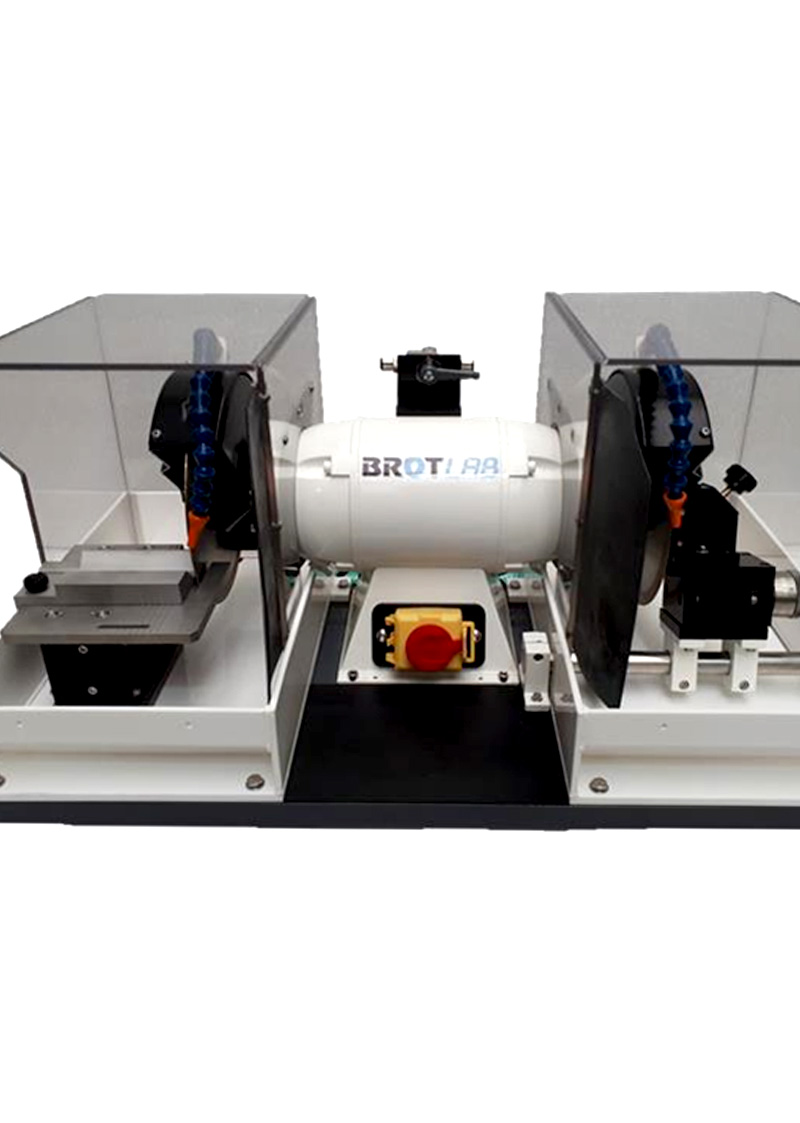

Die Rectilame 1 23 03 ist eine Tischmaschine mit zwei Diamantwerkzeugen. Der Sägekopf auf der rechten Seite der Maschine ist mit einem durchgehenden Sägeblatt ausgestattet, mit dem die Proben bei ca. 150 µ gesägt werden können.
Die zu sägenden Proben werden auf einem schwenkbaren Gesteinsstückhalter mit Mikrometerbewegung gehalten, der das Sägen von Gesteinsproben, die auf Glasobjektträgern der Größe 30×45 oder 45×60 aufgeklebt sind, bei etwa 150 µ ermöglicht.
Die Bewässerung (durch ein flexibles Rohr) wird auf die Schnittkante gerichtet. Der Bediener schwenkt den Gesteinsstückhalter in Richtung der Scheibe.
Der Sägekopf auf der linken Seite der Maschine ist mit einem durchgehenden Randblatt ausgestattet, um speziell geformte Proben zu schneiden.
Die zu sägenden Proben werden auf einem Stückhalter gehalten und es ist einfach, parallele Seiten zu erhalten.
Eigenschaften
Sägeblatt
-
The machine uses continuous rim discs Ø200mm (levelling) thickness 2mm for incoming rocks.
(disc thickness 1,6mm, special hard rock available)
Wasseranschluss
-
Wasserzufuhr Ø 12 mm
-
Water Discharge Ø 25 mm
-
Durch flexible Schläuche mit Absperrventil
Elektrik
-
3-phasig 230 – 400 V 50 Hz 0,4 kW

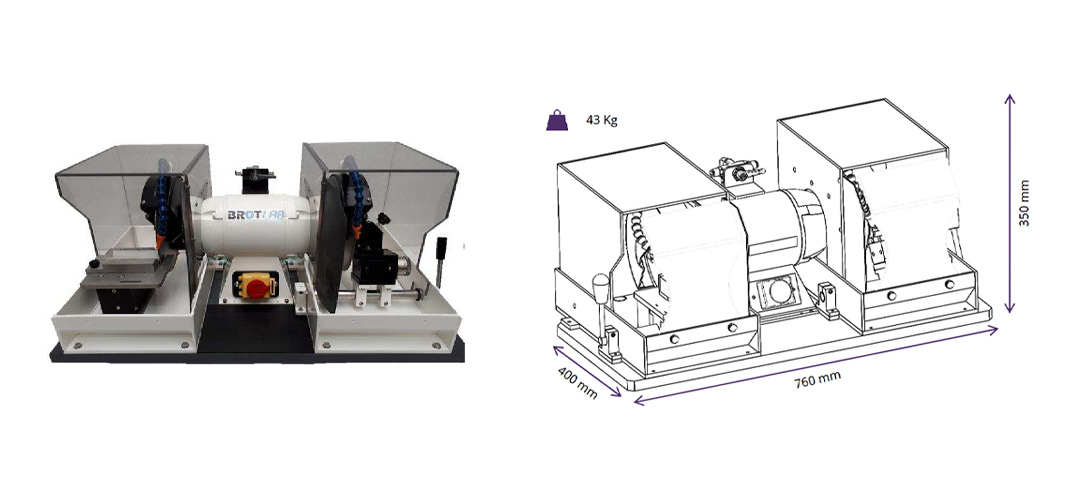

Abmessungen
-
Tiefe 400 mm
-
Breite 760 mm
-
Höhe 350 mm
-
Gewicht 43 kg.
Serienmäßige Ausstattung
-
2 Scheiben Ø200mm für alle kommenden Felsen
Datenblatt 1.23.03
