1.04.09

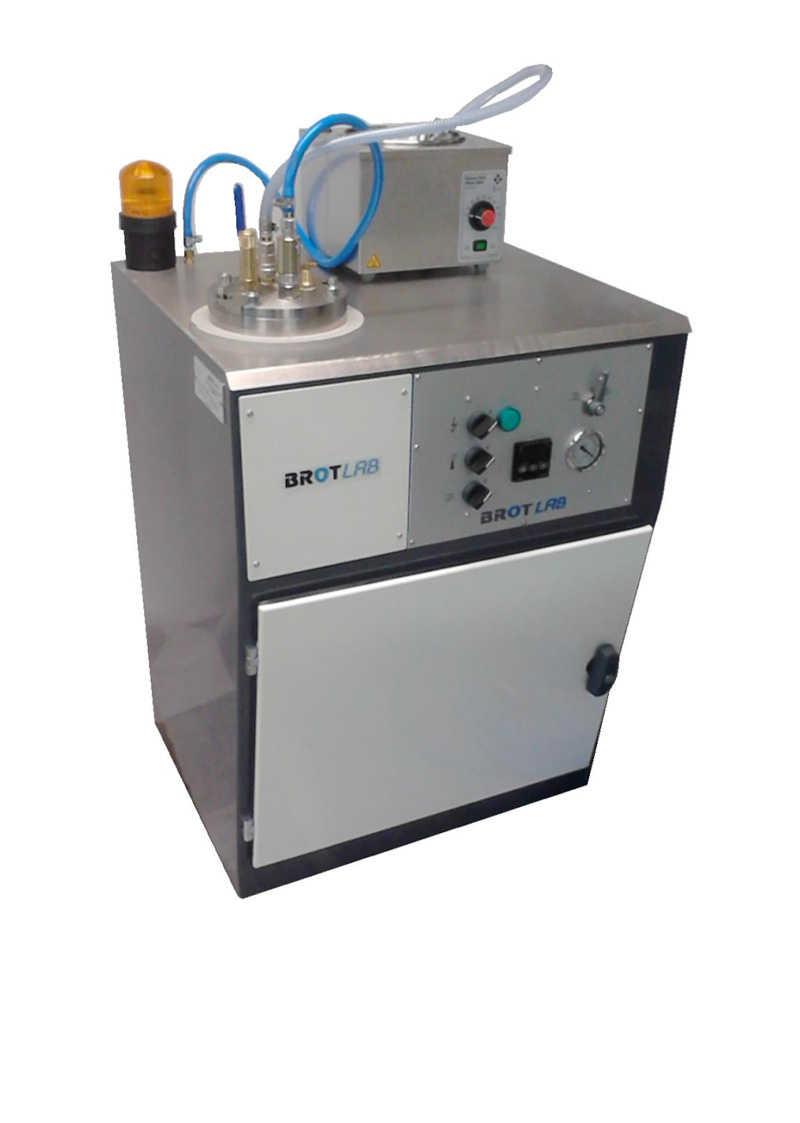

Vakuum- und Druckimprägnierstand
Die Proben, die auf einem dreistufigen zylindrischen Korb angeordnet sind, werden mit heißem Harz (80°) imprägniert, nachdem sie entgast und auf Temperatur (80°) gebracht wurden.
Anschließend werden sie einem Druck von 20 bar ausgesetzt, ein Wert, der eine perfekte Penetration des Harzes gewährleistet. Die Verwendung eines gefärbten Harzes ermöglicht eine Untersuchung der Porosität.
Technisches Datenblatt
Merkmale
Kompakte Maschine einschließlich:
- einen Standschrank
- ein thermoreguliertes Gehäuse aus rostfreiem Stahl
- ein thermostatisches Bad für die Vorbereitung des Harzes
- eine Membran-Vakuumpumpe (Vakuum: 0,01 bar, Durchfluss: 37 l/min)
- eine Reihe von Steuermodulen für die Temperaturregelung
- eine Reihe von Steuermodulen für Vakuum und Druck
- eine Steuereinheit für elektrische und pneumatische Geräte
Geräte entsprechen den geltenden EG-Vorschriften
Harz
- Maximales Fassungsvermögen des Behälters: 1,5 l (1 l Harz verwendbar)
- Maximale Temperatur: 100° ±0,5
Druck
- Druckwert: 20 bar. durch Stickstoffflasche (nicht mitgeliefert)
Elektrischer Anschluss
- 230V einphasig, 50Hz
Abmessungen
- Tiefe 570 mm
- Breite 600 mm
- Höhe 1100 mm
- Gewicht 120 kg
Anwendung
Speziell entwickelt für die gleichzeitige Einbettung mehrerer poröser Proben
Beschreibung
Die Proben, die in einem zylindrischen Korb mit 3 Ebenen angeordnet sind, werden nach der Begasung und dem Erreichen der richtigen Temperatur (80°) mit heißem Harz imprägniert. Danach werden sie einem Druck von 20 bar ausgesetzt, um eine perfekte Imprägnierung des Harzes zu gewährleisten. Die Verwendung eines farbigen Harzes ermöglicht eine visuelle Untersuchung der Porosität.
