Multiplatten-Schleifmaschine

• Netz: 230/400 V dreiphasig
• Schleifscheibenmotor: 2 PS
• Motor des Schleiftellers: 1/6 PS
• Recycling-Motor: 1/3 PS
• Leistung: 1.1 kW

•  3 dünne Klingen 140X68 mm

• Diamantschleifscheibe Ø230

• 30L Fassungsvermögen
• Wasserzulauf: Ø12 mm
• Wasserabfluss: Ø30 mm

• Tiefe 850 mm
• Breite 830 mm
• Höhe 1300 mm
• Gewicht 190 kg

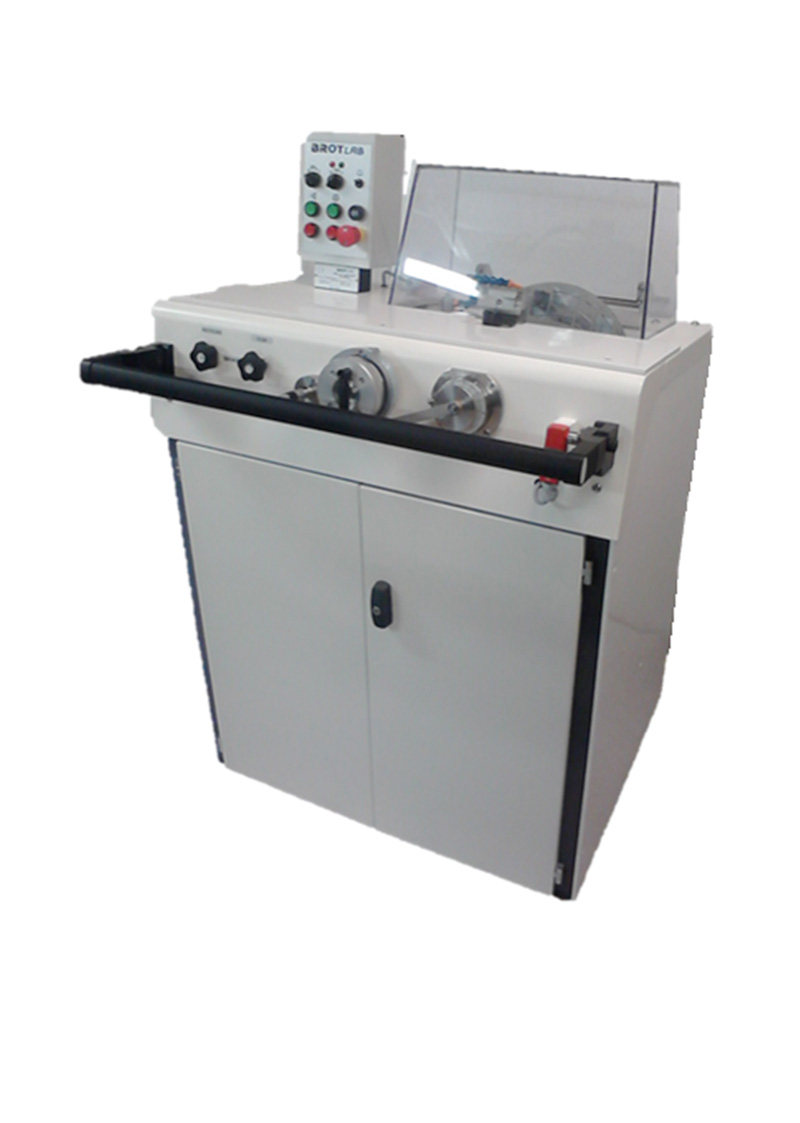

Die Multiplate-Schleifmaschine 1.03.12 P ist dank eines sehr robusten, geschweißten Maschinenrahmens eine steife Maschine. Der massive Obertisch trägt die wichtigsten Organe. Seine leichte Neigung verbessert die Haftung der Platten auf dem Tisch, erleichtert das Einlegen der Platten und verschafft dem Bediener eine bessere Sicht.

Der Objekttisch ist in situ geschliffen und nimmt die verschiedenen Probenhalter auf. Diese sind leicht austauschbar und ermöglichen die Bearbeitung der meisten gängigen Objektträgergrößen.

Die Schleifscheibenwelle, die fest mit dem automatischen Vorschubsystem verbunden ist, ermöglicht den einfachen Austausch der Schleifscheibe, wobei die Qualität ihrer Ausrichtung erhalten bleibt.

Der automatische Vorschub ist von 5 bis 20 µm pro Umdrehung des Schleiftellers einstellbar.

Die Kühlung spielt beim Schleifen von Gestein eine herausragende Rolle. Sie beeinflusst den Verschleiß der Schleifscheibe erheblich. Sie verringert die durch Erhitzung verursachten Gefügestörungen und trägt einen großen Teil zur Endbearbeitung dünner Klingen bei.

Die integrierte Kreislauf-Kühlschmierstoffzufuhr verwendet ein Leichtöl, das für wasserempfindliche Proben geeignet ist.

Eine transparente Haube verhindert Spritzer.

Die Multiplatten-Schleifmaschine wird komplett mit zwei montierten Diamantschleifscheiben, einem Probenhalter und einer Bedienungsanleitung geliefert.

• System zur Kühlung des Öls
• Abmessungen der Objekthalter: große Messer 120×70-135×58-140×68
• 1 Schleifscheibe Ø230mm Körnung D91 und D46
• Leichtöl-Recycling-Kühlung für Materialien, die sich in Wasser auflösen (Ton-Erde)
• Thermische Überwachung des Kühlers, um ein Erhitzen und Erweichen der Polyesterharze zu verhindern, die die Bodenproben stark imprägnieren
• Kurbel für den schnellen Rückzug des Schleifsteins, die den Wechsel der Korngröße des Schleifsteins erleichtert (D91 oder D46)

Die vom Institut National de Recherche Agronomique empfohlene Methode zur Herstellung dünner Klingen ermöglicht die Fertigstellung großer Klingen auf der Maschine.

Die Mehrblatt-Schleifmaschine mit Diamantschleifscheibe 1.03.12 P ermöglicht das gleichzeitige Ausdünnen auf eine bestimmte Dicke von beschichtetem Material.

Sie arbeitet automatisch, schnell und präzise. Sie kann gleichzeitig bis zu 3 Klingen 140×68 in wenigen Minuten bearbeiten.

Diese Maschine ersetzt die traditionellen manuellen Techniken. Sie bietet eine automatische, einfache und effiziente Lösung für die Schwierigkeiten bei der Handhabung, die in den Labors wohlbekannt sind.

Die auf einen Glasobjektträger geklebten Proben werden auf einer runden, leicht geneigten Platte angeordnet. Sie werden durch einfache Haftung auf der Eisfläche der Platte gehalten. Seitlich werden sie durch einen Rahmen fixiert, dessen Dicke etwas geringer ist als die der Objektträger.

Die Platte nimmt bis zu 140 x 68 Objektträger auf. Er wird separat gesteuert und dreht sich langsam. Daneben befindet sich eine Achse, die streng parallel zu der des Tisches verläuft und die Diamantscheibe trägt, die sich entlang ihrer Achse bewegen kann. Die dünnen Klingen stehen mit dem Gesicht zur Schleifscheibe.

Mithilfe eines Nonius bringt der Bediener die Schleifscheibe in Kontakt mit den Proben und schaltet dann den automatischen Vorschub ein. Der automatische Vorschub wird durch die Drehung des Tisches gesteuert und sorgt für den Vorschub der Schleifscheibe. Sie stoppt automatisch, wenn die gewünschte Dicke erreicht ist.

Die Rolle des Bedieners beschränkt sich darauf, die Proben auf den Tisch zu legen und die Maschine in Betrieb zu nehmen. Eine Überwachung ist nicht erforderlich. Das Anhalten des automatischen Vorschubs wird durch eine Leuchtanzeige und/oder einen Ton signalisiert.

Wenn man darauf geachtet hat, die Proben auf kalibrierte Glasplatten gleicher Dicke zu kleben, erhält man innerhalb weniger Minuten auf die gewünschte Dicke ausgedünnte Felsplatten.
