1.03.23

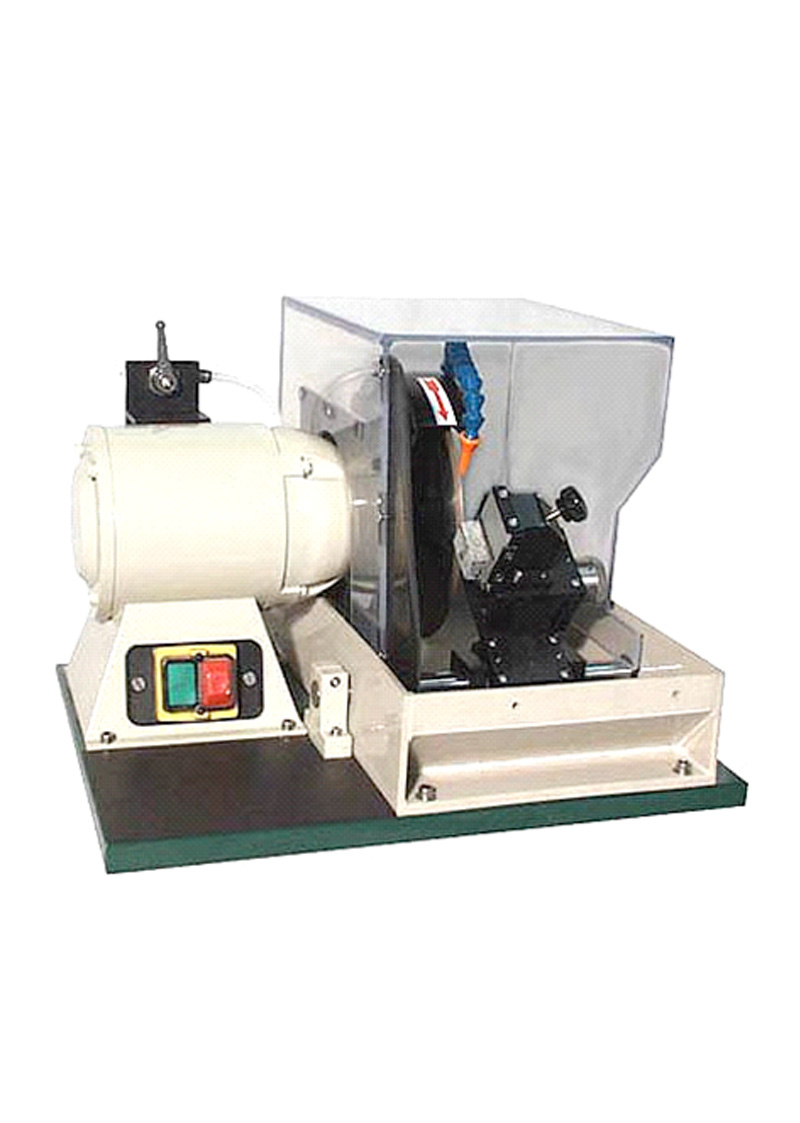

Kompakt-Schleifmaschine
Die Schleifmaschine 1 03 23 ist eine kompakte Tischmaschine, die zum Schleifen von dünnen Klingen bestimmt ist.
Die Schleifstation ist mit einer Diamantschleifscheibe Korn D30 ø 150 mm ausgestattet.
Technisches Datenblatt
Merkmale
Elektrik
- Motor 0,5 PS, 2950 U/min (230/400V Dreiphasig), mit gekapselten Lagern
- Not-Aus
Schleifscheibe
- Diamantschleifscheibe mit Glasbindung Korn D30 Ø 150 mm.
Kühlung
- Durch einen flexiblen Schlauch mit einem Absperrhahn.
- Wasserzulauf Ø12mm
- Wasserabfluss Ø25mm
Option
- Einphasige Stromversorgung 230V 50Hz
Abmessungen
- Tiefe 400 mm
- Breite 500 mm
- Höhe 360 mm
- Gewicht 25 kg
Verwendung
Die Schleifmaschine 1 03 23 ist eine kompakte Tischmaschine, die zum Schleifen dünner Klingen bestimmt ist.
Die Schleifstation ist mit einer Diamantschleifscheibe Korn D30 ø 150 mm ausgestattet.
Die Probe, die auf ihren Objektträger geklebt ist, wird auf einen oszillierenden Werkstückhalter montiert.
Dieser Probenhalter kann Objektträger mit den Maßen 30×45 oder 45×60 mm aufnehmen (andere Maße auf Anfrage).
Die Kühlung (über einen flexiblen Schlauch) wird auf die Schleifscheibe gerichtet. Eine Vorrichtung mit Mikrometerschraube mit einer Genauigkeit von 1/100 mm ermöglicht einen präzisen Vorschub der Proben.
Der Behälter aus Polypropylen fängt das Kühlwasser und den anfallenden Schlamm auf. Ein Frontschutzsystem verhindert, dass der Bediener bespritzt wird.
Ein Abfluss über einen flexiblen Schlauch ist vorgesehen.
