1.02.23

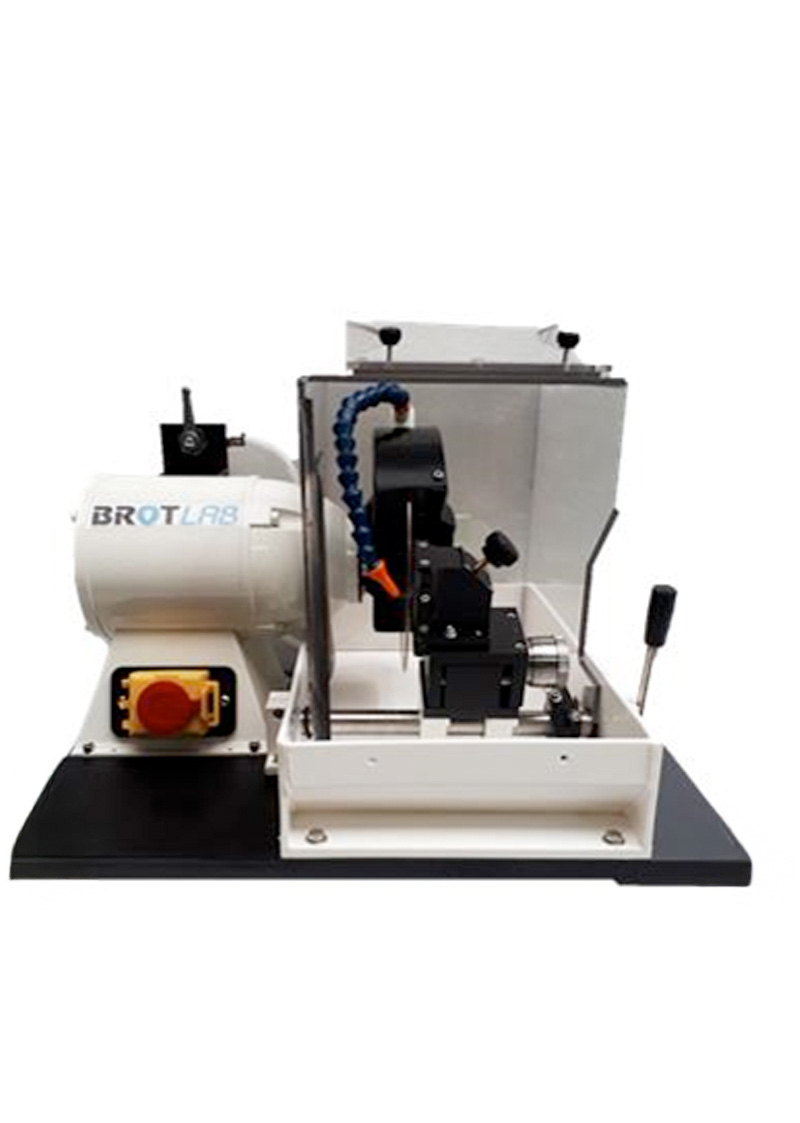

Kompakte Abfräsmaschine
Die Trennmaschine 1 02 23 ist eine kompakte Tischmaschine, die zum Abtragen von geklebten Absätzen auf Glasklingen bestimmt ist.
Die Abstreifstation ist mit einer speziellen Diamantscheibe Ø 200 mm ausgestattet.
Die auf ihren Objektträger geklebte Probe wird auf einem schwingenden Werkstückhalter montiert.
Dieser Probenhalter kann Objektträger von 30×45 oder 45x60mm aufnehmen (andere Größen auf Anfrage).
Die Kühlung (über einen flexiblen Schlauch) wird auf die Scheibe gerichtet. Eine Vorrichtung mit Mikrometerschraube ermöglicht es, die gewünschte Abtragsdicke zu bestimmen.
Technisches Datenblatt
Merkmale
Elektrik
- Motor 0,5 PS, 2950 U/min (230/400V Dreiphasig), mit gekapselten Lagern
- Dreiphasig 230/400 V 50 Hz (einphasig 230V 50 Hz als Option)
- Not-Aus
Scheibe
- Planierscheibe mit durchgehendem Felgenrand Ø200mm für Allwettergestein (standardmäßig mitgeliefert)
Kühlung
- Über einen flexiblen Schlauch mit Absperrhahn
- Wasserzulauf Ø12mm
- Wasserabfluss Ø25mm
Abmessungen
- Tiefe 400 mm
- Breite 500 mm
- Höhe 360 mm
- Gewicht 25 kg
Zubehör
- Planierscheibe mit durchgehendem Felgenrand Ø200mm Spezial für Hartgestein
Anwendung
Die Trennmaschine 1 02 23 ist eine kompakte Tischmaschine, die zum Abtragen von geklebten Absätzen auf Glasklingen bestimmt ist.
Die Abstreifstation ist mit einer speziellen Diamantscheibe Ø 200 mm ausgestattet.
Die auf ihren Objektträger geklebte Probe wird auf einem schwingenden Werkstückhalter montiert.
Dieser Probenhalter kann Objektträger von 30×45 oder 45×60 mm aufnehmen (andere Größen auf Anfrage).
Die Kühlung (über einen flexiblen Schlauch) wird auf die Scheibe gerichtet. Eine Vorrichtung mit Mikrometerschraube ermöglicht es, die gewünschte Abtragungsstärke zu bestimmen.
Der Behälter aus Polypropylen fängt das Kühlwasser und den anfallenden Schlamm auf. Ein Frontschutzsystem verhindert, dass der Bediener bespritzt wird.
Ein Abtransport über einen flexiblen Schlauch ist vorgesehen.
