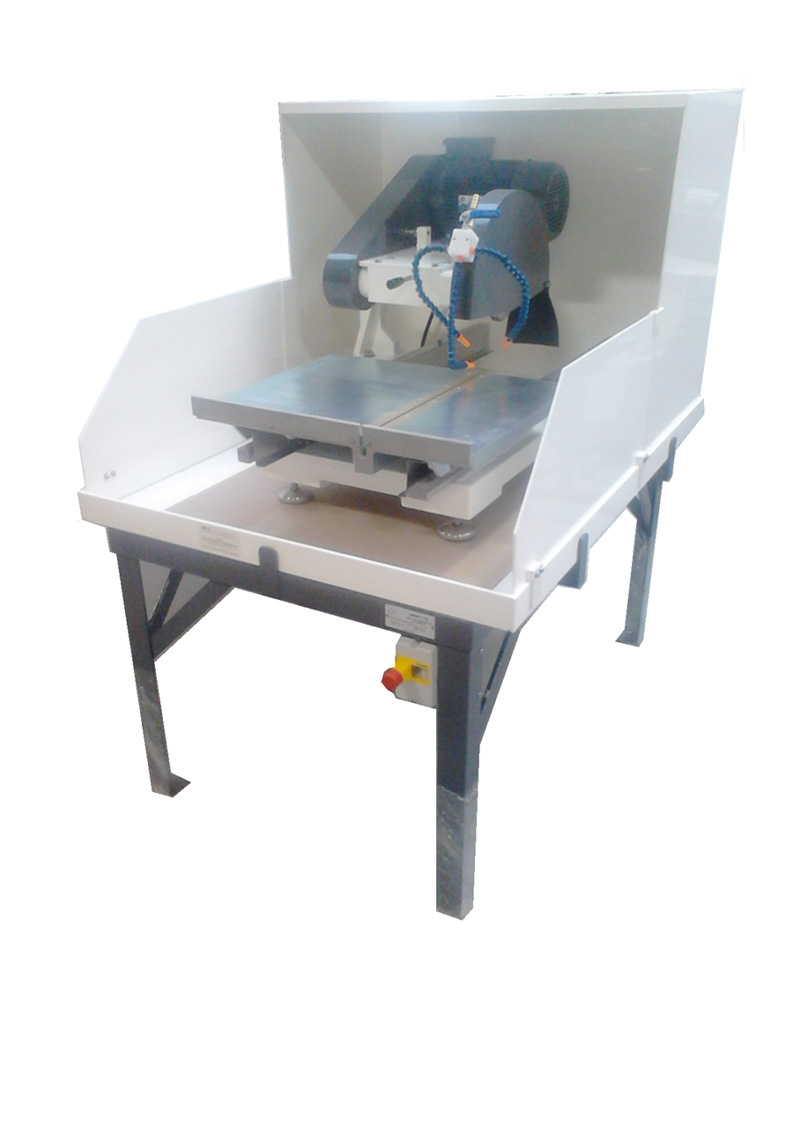

Trenn- und Plattensäge

Einfache und robuste Maschine zum Schneiden von Mineralien, Glas, Keramik und Verbundwerkstoffen.

Die Scheibenwippe ermöglicht die Verwendung jeder Diamantscheibe von ø 300 bis 500 mm sowie die einfache Einstellung der Schnitttiefe.

Der mit Rollen auf gedichteten Lagern ausgestattete Tisch wird auf Prismenführungen perfekt geführt.



Technisches Datenblatt

1.02.04 – Trenn- und Plattensäge

Merkmale

Elektrik

Motor IP 55 – 4 PS (400V. dreiphasig)
Eingebauter elektrischer Schutz für den Drehantrieb.
Not-Aus-Schalter auf Kniehöhe

Spindel

Spindeldrehzahlen: 960/ 1440/ 2160 U/min nach Rillenwechsel in Riemenscheiben
Ø16 (h6) Scheibe
Scheibenabdeckgehäuse für Scheibe Ø350 oder Ø400mm
Mitgelieferte Scheibe: Diamantscheibe mit durchgehendem, belüftetem Rand für alle Gesteinsarten
Höhenverstellbare Scheibenposition

Schmierung

Wasserversorgung: Ø12 mm
Wasserabfluss: Ø40 mm

Aufbau der Maschine

Auffangbehälter aus Polypropylen
Massiver, stabiler, gusseiserner Tisch
Seitliche und hintere Spritzschutzvorrichtung

Optionen

Gehäuse für Scheiben mit Ø 50 mm
50-mm-Aufsatz für Scheiben mit Ø 500 mm

Abmessungen

Maschine

Tiefe 1350 mm
Breite 1020 mm
Höhe 1650 mm
Gewicht 280 kg

Tisch

Tiefe 500 mm
Breite 620 mm
Höhe 1000 mm (Rahmen mit Stellfüßen)

Verwendung

Einfache und robuste Maschine zum Schneiden von Mineralien, Glas, Keramik und Verbundwerkstoffen.

Die Scheibenwippe ermöglicht die Verwendung jeder Diamantscheibe von ø 300 bis 500 mm sowie die einfache Einstellung der Schnitttiefe.

Der mit Rollen auf gedichteten Lagern ausgestattete Tisch wird auf Prismenführungen perfekt geführt.
