1.02.24
Kompakt-Schneidemaschine

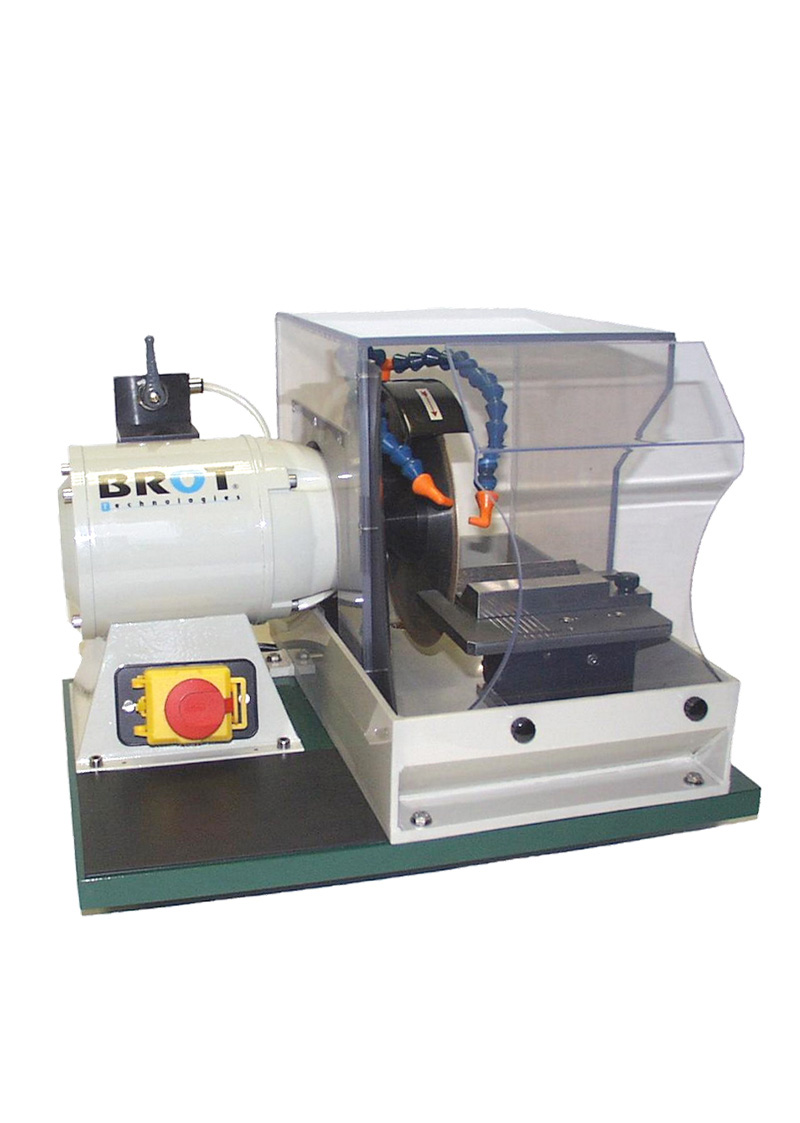

Die Trennmaschine 1 02 24 ist eine kompakte Tischmaschine zum Schneiden von Absätzen für dünne Klingen, Plugs und kleine Proben.
Die Trennstation ist mit einer Diamantscheibe von Ø200 mm ausgestattet.
Kompakte Trennmaschine mit einem verschiebbaren Tisch, der mit einem einstellbaren Anschlag und einem V-förmigen Probenhalter für Plugs ausgestattet ist.
Die Kühlung (über einen flexiblen Schlauch) wird auf die Scheibe gerichtet.
Die Polypropylenwanne fängt das Kühlwasser und den produzierten Schlamm auf. Ein Frontschutzsystem verhindert, dass der Bediener bespritzt wird.
Eine Schlauchabfuhr ist vorgesehen.
Technisches Datenblatt
Merkmale
Elektrik
- Motor 0,5 PS, 2950 U/min (230/400V Dreiphasig), mit gekapselten Lagern
- Dreiphasig 230/400 V 50 Hz (einphasig 230V 50 Hz als Option)
- Not-Aus
Scheibe
- Planierscheibe mit durchgehendem Felgenrand Ø200mm für Allwettergestein (standardmäßig mitgeliefert)
Kühlung
- Durch flexiblen Schlauch mit Absperrventil
- Wasserzulauf Ø12mm
- Wasserabfluss Ø25mm
Abmessungen
- Tiefe 400 mm
- Breite 500 mm
- Höhe 360 mm
- Gewicht 25 kg
Zubehör
- Planierscheibe mit durchgehendem Felgenrand Ø200mm Spezial für Hartgestein
Anwendung
Die Trennmaschine 1 02 24 ist eine kompakte Tischmaschine mit einer Diamantscheibe Ø 200 mm zum Trennen von Absätzen für Dünnschliffe, Stopfen und kleine Proben.
Es handelt sich um eine kompakte Tischschneidemaschine, die mit einem Schiebetisch mit verstellbarem Vorschub und einem V-förmigen Probenhalter für Stopfen ausgestattet ist.
Die Bewässerung (durch ein flexibles Rohr) wird auf die Scheibe gerichtet. Die gewünschte Scheibendicke wird mit einer Vorrichtung mit mikrometrischer Schraube bestimmt.
Die Polypropylenwanne fängt das Bewässerungswasser und den entstandenen Schlamm auf. Ein vorderes Gehäuse verhindert das Verspritzen des Bedieners.
Ein Wasserabfluss mit einer flexiblen Leitung ist vorgesehen.
